Panduan Pemancar SFP 1G: 1000BASE-SX, LX, ZX
Apr 22, 2026| 1GSFP transceivertidak ke mana-mana. Bukan kerana sesiapa teruja dengan kelajuan gigabit pada tahun 2026, tetapi kerana setiap-dari-port pengurusan jalur pada tindanan Cisco 9300 anda, setiap backhaul kamera IP dalam gudang, setiap pautan naik PLC dalam loji pembotolan masih berjalan pada 1G. Pelabuhan tersebut memakan modul SFP sebanyak beratus-ratus, dan persoalan yang sebenarnya penting bukanlah kelajuan. Ia adalah varian 1000BASE yang sepadan dengan gentian yang anda sudah ada di siling, pada jarak ia sebenarnya berjalan, tanpa menjejaskan bajet pautan anda atau mencetuskan kuncian keserasian pada suis.
Itulah yang merangkumi panduan pemilihan transceiver 1G SFP ini. Bukan helaian spesifikasi. Apa yang kami bentangkan di sini ialah logik keputusan yang kami gunakan apabila pelanggan memanggil dan berkata "Saya mempunyai 400 meter kabel oren di antara dua bangunan dan saya tidak tahu tahun berapa ia ditarik." Jika anda juga membandingkan merentas peringkat kelajuan, kamiRangka kerja pemilihan transceiver SFPmeliputi 1G hingga 25G dalam satu pokok keputusan.
Fiber Anda Memutuskan, Tetapi Sahkan Fiber Dulu

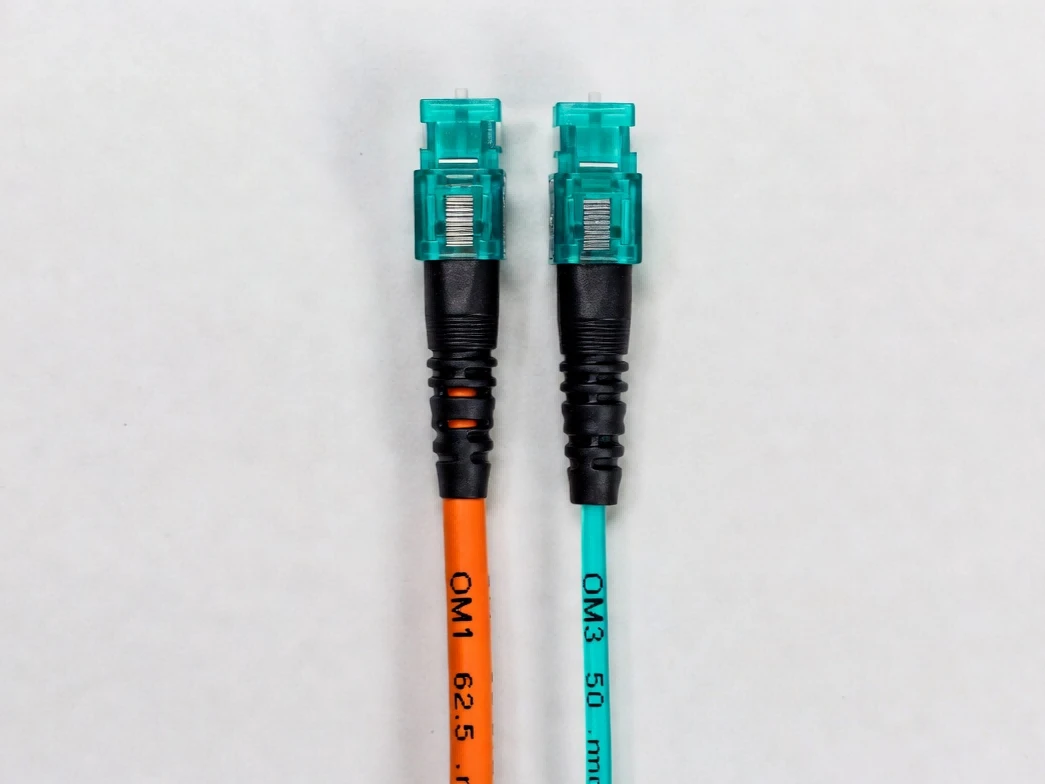

Titik permulaan terpantas untuk memilih antara SX, LX dan ZX ialah mengenal pasti jenis gentian pada panel tampalan anda, tetapi jawapan itu hanya boleh dipercayai seperti rekod loji kabel anda.Kami mempunyai penempatan tahun lepas pada rangkaian kampus menggunakan apa yang dilabelkan oleh pasukan kemudahan sebagai OM3. Bacaan DDM kelihatan baik untuk minggu pertama pada optik 1000BASE-SX, kemudian ralat input mula meningkat. 72 jam selepas siaran langsung-, kaunter antara muka rancangan Cisco C9200L menunjukkan 1,100 ralat input; lagi 24 jam kemudian, 1,450. Ternyata larian antara-bangunan sebenarnya OM1 daripada tarikan tahun 2006. Jaket aqua telah disambung pada batang oren di tengah-laluan, dan lukisan kemudahan belum dikemas kini. OTDR mengesahkannya dalam sepuluh minit, tetapi sepuluh minit itu datang selepas dua hari mengejar apa yang pada mulanya kami anggap sebagai SFP yang buruk.
Jenis gentian dalam tanah menentukan SFP anda, tetapi anda perlu mengesahkannya, bukan mempercayai label. Sebaik sahaja anda mengesahkan perkara yang anda gunakan, logik di bawah adalah mudah. Walau bagaimanapun, kes kelebihan dalam setiap kategori adalah tempat kesilapan pemerolehan berlaku dan ia lebih sukar ditemui dalam lembaran data.
SX: Lalai untuk Multimode, Dengan Kaveat Jarak Perlu Disemak
A 1000BASE-Modul SXmenggunakan laser VCSEL 850nm yang direka untuk gentian berbilang mod. hidupOM3 atau OM4, anda mendapat 550 meter penuh tanpa perlu risau tentang margin kuasa. Pada OM1 (62.5µm), itu turun kepada sekitar 220 meter. Nombor itu lebih penting daripada yang orang fikirkan, kerana banyak gentian kampus pra-2008 ialah OM1, dan larian antara IDF-tingkat pertama dan MDF tingkat tiga boleh mencecah 180-200 meter dengan mudah sebaik sahaja anda mengambil kira penaik menegak dan penghalaan mendatar.
Pada kira-kira 1W setiap port, SX juga merupakan pilihan-kuasa terendah dalam barisan SFP gigabit. Apabila anda mengisi suis port 48-dengan modul untuk lapisan pengagregatan backhaul kamera, sampul terma setiap slot pada kebanyakan platform akses menjadi kekangan yang nyata. SX memastikan anda sentiasa berada di bawahnya.
LX pada Mod Tunggal- dan Perangkap Multimod yang Membuang Berjam-jam
1000BASE-LXberoperasi pada 1310nm dan mencapai 10km pada gentian mod-tunggal 9/125µm. Ia adalah lalai untuk mana-mana segmen tulang belakang kampus atau bangunan-untuk-membina pautan yang berjalan pada gentian jaket-kuning. Terus terang, sehingga seseorang cuba menjalankan LX pada berbilang mod, yang disokong secara teknikal sehingga 550m tetapi disertakan dengan syarat yang diabaikan dalam kira-kira separuh penggunaan yang kita lihat.
Satu perincian daripada buletin Cisco yang sama yang tiada siapa yang nampaknya menyebut: pada gentian OM3, anda sepatutnyabukangunakan MCP tetapi sebaliknya masukkan attenuator 5dB. Ambil kedua-dua ini ke belakang dan anda akan kehilangan hari Sabtu.
ZX untuk Jangkauan Lanjutan, dan Mengapa Pautan Pendek Adalah Masalah Sebenar
Apabila jarak-mod tunggal anda melebihi 10km,1000BASE-ZXpada 1550nm dengan bajet pautan 21dB adalah jawapan standard. Sambungan gelang metro, pajakan gentian gelap antara-kampus, pengangkutan balik tapak jauh merentasi 30-40km.
Perangkap kerahan yang menangkap-pembeli ZX kali pertama berlaku pada pautan pendek, bukan yang panjang. ZX memancar pada 0 hingga +5 dBm, jauh lebih tinggi daripada julat -3 hingga -9.5 dBm LX. Pada rentang dengan kurang daripada 8dB jumlah kerugian, fotodiod terima tepu, dan anda mendapat ralat bit atau pautan mati sepenuhnya. Pembetulan ialah pengecil optik sebaris 10dB (LC/UPC, mod tunggal, nilai tetap) pada hujung penerimaan. Ini perlu ada dalam BOM anda sebelum modul dihantar, bukan sebagai pesanan kecemasan selepas pautan gagal muncul.
Kami terserempak dengan sarung tepi yang berguna di kampus pembuatan: dua bangunan 6km pada jarak yang disambungkan oleh gentian gelap yang dipajak dengan empat sambungan mekanikal. LX sepatutnya berfungsi pada jarak itu, tetapi OTDR menunjukkan jumlah kerugian rentang 11.4dB, melepasi margin boleh guna LX sebaik sahaja anda menambah kehilangan penyambung pada kedua-dua hujungnya. Pilihan ialah-menyambung semula gentian (masa utama vendor dua-minggu, sebut harga $2,800) atau memasukkan modul ZX dengan attenuator. ZX ditambah dua attenuator digunakan dalam masa 20 minit dan kos kira-kira 80-90% kurang daripada re{13}}splice. Pautan telah dijalankan sejak itu, tetapi kami terpaksa kembali enam bulan kemudian dan{15}}membersihkan semula penyambung apabila kuasa RX mula hanyut. Itulah bahagian cerita ini yang biasanya ditinggalkan: sentiasa ada susulan.
Membeli-Modul SFP Gigabit Pihak Ketiga: Perkara Yang Perlu Disahkan Sebenarnya
Di sinilah kita berhenti berpura-pura berkecuali. Kami mengeluarkan transceiver SFP yang serasi, jadi perspektif kami mempunyai konteks yang terbina dalam. Tetapi hujah kejuruteraan tidak berubah berdasarkan siapa yang membuatnya:Piawaian SFP MSAmentakrifkan antara muka elektrik, optik dan mekanikal sepenuhnya. Modul yang dibina mengikut spesifikasi, dengan EEPROM yang diprogramkan dengan betul, mempunyai fungsi yang sama pada lapisan fizikal. Anggaran industri meletakkan penjimatan kos optik serasi -pihak ketiga pada 30-70% berbanding harga senarai OEM, bergantung pada volum dan peringkat vendor (Laluan cahaya).
Risikonya bukan optik. Ia adalah pengekodan EEPROM dan logik pengesahan platform hos. Suis Cisco menyemak OUI vendor dan bait CRC, dan semakan khusus berbeza mengikut versi IOS-XE. JUNOS Juniper pada binaan siri EX-tertentu akan mencetuskan flap pautan dengan modul-tidak layak. HPE Aruba dihantar dengan transceiver-tidak disokong-dilumpuhkan secara lalai. Kemas kini perisian tegar pada mana-mana platform ini boleh menolak modul yang berfungsi semalam; kami telah meminta pelanggan melaporkan perkara ini dengan tepat selepas Cisco IOS-XE 17.9 naik taraf.
Oleh itu, apabila anda menilai pembekal modul gentian 1G untuk pesanan pukal, tiga perkara memisahkan sumber yang boleh dipercayai daripada broker alat ganti.
Mula-mula, tanya sama ada mereka memprogram EEPROM setiap platform sasaran atau menggunakan kod universal. Pengekodan sejagat berfungsi pada sesetengah suis dan gagal tanpa diduga pada suis lain. Pengekodan setiap-platform menghapuskan pembolehubah ini.
Kedua, minta model suis khusus dan versi perisian tegar yang telah mereka uji. "Serasi dengan Cisco" ialah pemasaran; "diuji pada C9200L yang menjalankan IOS-XE 17.12.2" ialah kejuruteraan.
Ketiga, sahkan jaminan meliputi penggantian DOA dengan penghantaran awal, bukan hanya pembaikan RMA dengan pemulihan empat-minggu, kerana modul yang mati dalam IDF tapak terpencil ialah gulungan trak, bukan label penghantaran.
Satu lagi perkara untuk pasukan perolehan yang melakukan usaha wajar: minta pembekal anda untuk tangkapan skrin DDM daripada ujian keserasian mereka, dengan nama hos suis dan nombor antara muka kelihatan dalam output. Mana-mana pengilang yang melakukan pengesahan sebenar mempunyai ini dalam fail. Jika mereka hanya boleh menunjukkan kepada anda helaian spesifikasi PDF, itu memberitahu anda sesuatu. Kajian IEEE yang menganalisis penggunaan transceiver berskala besar-mengesahkan bahawa anomali DDM peringkat awal-boleh meramalkan kegagalan sebelum ia menjejaskan trafik (IEEE). Perbezaan kualiti modul muncul dalam data pemantauan dalam tempoh 90 hari pertama. Anda tidak perlu menunggu 18 bulan untuk mengetahui anda membeli daripada pembekal yang salah.
DDM Bias Current: Satu Metrik Yang Memberitahu Anda Modul Sedang Mati
Setiap SFP yang mematuhi SFF-8472 bernilai menggunakan sokonganPemantauan Diagnostik Digital. Kebanyakan jurutera menyemak kuasa TX dan RX apabila pautan terputus. Berguna, tetapi reaktif.
Metrik yang memberi anda amaran awal ialah arus pincang laser. Apabila laser VCSEL atau DFB semakin tua, kecekapan kuantum merosot. Gelung kawalan dalaman mengimbangi dengan memacu lebih arus untuk menahan kuasa output yang stabil. Kuasa TX kekal rata manakala arus pincang meningkat, dan apabila kuasa TX akhirnya jatuh di bawah ambang, laser adalah beberapa hari dari kegagalan. Pada platform Cisco, tunjukkan butiran transceiver antara muka memberi anda bacaan semasa. Kami menetapkan ambang SNMP pada 80% daripada arus pincang maksimum yang dinilai pengeluar. Itu memberikan tetingkap penyelenggaraan yang diukur dalam minggu, cukup untuk memesan penggantian dan menjadualkan pertukaran semasa tetingkap perubahan.
| Jenis Modul | Kuasa TX biasa | Sensitiviti RX |
|---|---|---|
| SX | -4 hingga -9.5 dBm | kepada -17 dBm |
| LX | -3 hingga -9.5 dBm | kepada -19 dBm |
| ZX | 0 hingga +5 dBm | kepada -23 dBm |
Nombor ini harus ada dalam templat pemantauan anda.
Peraturan Keputusan Kasar yang Kami Gunakan Secara Dalaman
Inilah ringkasan yang digunakan oleh pasukan kami. Ini bukan peraturan yang ketat, tetapi ia telah menampung cukup penggunaan yang kami percayai sebagai penapis permulaan.
Kehilangan rentang di bawah 6dB pada berbilang mod: SX, tetapi sahkan gred gentian dengan OTDR jika rekod loji kabel lebih lama daripada 10 tahun.
Kehilangan rentang 6-11dB pada mod tunggal: LX, sahkan anda mempunyai jidar selepas menambah 0.5dB setiap pasangan penyambung yang dipadankan.
Kehilangan rentang melebihi 11dB atau jarak melebihi 10km: ZX, belanjawan untuk pengecil sebaris 10dB tetap LC/UPC jika kehilangan rentang boleh jatuh di bawah 8dB.
Arus pincang DDM melebihi 80% daripada nilai maksimum: penggantian modul jadual dalam masa 30 hari.
Dan sebelum semua ini: bersihkan setiap muka-penyambung dengan pembersih-satu klik. Penyambung yang tercemar menyebabkan lebih banyak kegagalan pautan daripada modul yang buruk. Itu bukan cerapan teknikal, ia hanya berlaku apabila anda menyelesaikan masalah pautan gentian yang mencukupi.
Jika penggunaan anda melibatkan-tindanan suis vendor, jenis gentian bukan-standard atau rentang yang bacaan OTDR tidak sepadan dengan dokumen reka bentuk, itulah situasi di mana mendapatkan keserasian SFP yang salah menjadi mahal. Kami mengesahkan terhadap gabungan platform dan perisian tegar tertentu dan menerbitkan yang mana. Anda boleh menyemak imbasrangkaian penuh modul FB-LINK 1000BASE SFPdengan data keserasian setiap-platform, atau hubungi pasukan kejuruteraan kami secara terus jika konfigurasi anda tidak sepadan dengan profil standard.
Soalan Lazim
S: Bolehkah saya menggunakan 1000BASE-LX SFP pada gentian berbilang mod?
J: Ya, dengan kord tampalan penyaman mod pada OM1 dan OM2. Pada OM3, keperluan bertukar kepada pengecil 5dB dan bukannya MCP. Mod kegagalan adalah berbeza untuk setiap gred gentian, dan ia cukup halus sehingga kami mendedikasikan bahagian penuh di atas tentang cara ia sebenarnya hadir dalam diagnostik suis.
S: Adakah saya memerlukan attenuator dengan 1000BASE-ZX pada pautan pendek?
J: Apabila kehilangan rentang jatuh di bawah 8dB, pengecil sebaris 10dB tetap (LC/UPC, mod-tunggal) pada hujung penerimaan menghalang ketepuan. Bahagian ZX di atas meliputi matematik kuasa dan penggunaan yang ZX menyelesaikan masalah yang tidak dapat LX, termasuk-penyelenggaraan susulan yang kebanyakan panduan langkau.
S: Adakah SFP gigabit berfungsi dalam port SFP+?
J: Pada kebanyakan platform, pelabuhan berunding ke 1G. Slot Brocade ICX 6450 siri SFP+ menolak modul 1G sepenuhnya. Port SFP+ pautan atas Cisco C9300 menyokong anjakan ke bawah 1G pada IOS-XE 16.x dan lebih baharu. Platform lain berbeza mengikut versi perisian tegar, itulah sebabnya kami menguji setiap kombinasi dan bukannya membuat tuntutan menyeluruh.
S: Berapa banyak yang boleh disimpan oleh-modul SFP serasi pihak ketiga?
J: 30-70% berbanding senarai OEM, tetapi kos pendaratan sebenar bergantung pada pengesahan yang anda perlukan daripada pembekal. Perbezaan antara "serasi Cisco" pada halaman produk dan tangkapan skrin DDM yang menunjukkan bacaan bersih pada C9200L yang menjalankan IOS-XE 17.12 ialah ayunan 15 mata dalam julat itu. Butiran dan kriteria penilaian ada di bahagian perolehan di atas
