Modul Transceiver SFP Digunakan untuk Ketersambungan
Perkakasan rangkaian tidak perlu rumit. Tetapi ia jenis adalah. DanTransceiver SFPduduk betul-betul di tengah-tengah kerumitan itu-modul kecil yang mudah menipu yang melakukan lebih banyak daripada saiz yang dicadangkan.
Apa Yang Sebenarnya Berlaku Di Dalam Cangkang Logam Itu
AnSFP transceiverpada dasarnya adalah penterjemah. Suis anda bercakap satu bahasa (isyarat elektrik), dan kabel gentian anda bercakap bahasa lain (denyutan cahaya). Seseorang perlu merapatkan jurang. Itulah tugas transceiver. Ia mengambil data yang datang daripada peralatan rangkaian anda, menukarkannya kepada format yang boleh bergerak merentasi medium pilihan anda-sama ada gentian atau kuprum-dan kemudian membalikkan proses di hujung yang lain.
Bahagian panas-boleh tukar lebih penting daripada orang lain yang memberinya kredit. Anda boleh mengeluarkan perkara ini dan memasukkan yang baharu tanpa menutup suis anda. Cuba lakukan itu dengan optik bersepadu yang dikimpal pada papan induk anda. Anda tidak boleh. Dan fleksibiliti itu? Itulah sebabnya pusat data tidak sepenuhnya beralih daripada SFP walaupun teknologi lebih baru tersedia.
Masalah MSA
Di sinilah perkara menjadi menarik. Atau mengecewakan.
kenapa pilih produk kami
Tiada badan antarabangsa yang mengawal keserasian SFP. Sebaliknya, apa yang anda ada ialah sesuatu yang dipanggil Multi-Perjanjian Sumber-pada asasnya perjanjian jabat tangan antara pengeluar yang bersetuju untuk menjadikan modul mereka berfungsi bersama. Selalunya ia berfungsi dengan baik. Kadang-kadang tidak.
Modul Cisco dalam suis Cisco? Tiada masalah. Modul pihak ketiga-dalam suis Cisco? Nah... suis mungkin memberi amaran kepada anda. Ia mungkin masih berfungsi, tetapi anda akan melihat pemberitahuan yang menjengkelkan itu setiap kali anda log masuk mengingatkan anda bahawa anda menggunakan perkakasan "tidak disokong". Sesetengah pentadbir rangkaian mengabaikannya. Yang lain hilang tidur kerananya.
Pertukaran sebenar-bermula kepada perkara ini: kekal dengan satu jenama dan bayar lebih untuk keserasian yang terjamin, atau campur dan padan sambil menyilangkan jari anda. Kedua-dua pendekatan tidak salah. Ia bergantung pada sama ada organisasi anda menghargai ketenangan fikiran atau menjimatkan wang. Kebanyakan daripada kita tidak boleh memilih-belanjawan yang menentukan untuk kita.
Jarak dan Kelajuan: Pilih Keutamaan Anda
Modul SFP datang dalam pelbagai perisa. Banyak dari mereka
Untuk lompatan singkat merentasi bilik pelayan, anda sedang melihat modul SR (jalur pendek). Ia murah, ia berfungsi dengan gentian berbilang mod, dan ia mendahului sekitar 300-550 meter bergantung pada apa yang anda jalankan. Sesuai untuk menyambung rak di bangunan yang sama.
Modul LR mendorong lebih jauh-10 kilometer pada gentian mod tunggal. Itu meliputi kebanyakan penempatan kampus. Anda sedang menyambungkan bangunan sekarang, bukan hanya bilik.
Kemudian terdapat ER dan ZR untuk. 40 kilometer. 80 kilometer yang benar-benar bercita-cita tinggi. Pada ketika itu anda memautkan pusat data merentas bandar. Harga mencerminkannya.
Perkara yang tiada siapa memberitahu anda terlebih dahulu: semakin cepat anda mahu pergi, semakin pendek jarak anda biasanya. Sambungan 10G melalui gentian berbilang mod tidak akan mencapai sejauh sambungan 1G pada kabel yang sama. Fizik tidak berunding.

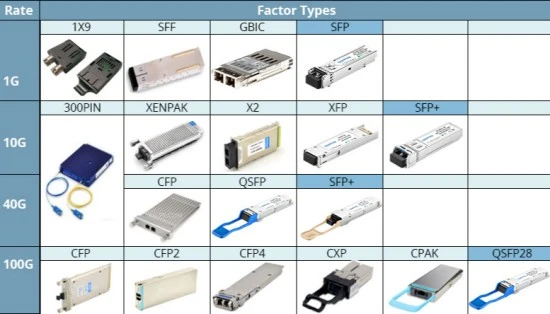

SFP lwn. SFP+ lwn. QSFP
Orang ramai menjadi keliru di sini. Maklumlah begitu.
SFP biasa mengendalikan 1 Gbps. Itu wilayah Ethernet gigabit. Baik untuk kebanyakan aplikasi pejabat, sangat sesuai untuk menyambung suis lapisan akses.
SFP+ meningkatkan anda sehingga 10 Gbps menggunakan faktor bentuk yang sama. Saiz yang sama, slot yang sama, daya pemprosesan yang lebih banyak. Tangkapan: Modul SFP+ tidak akan perlahan untuk berfungsi dalam port SFP biasa. Sebaliknya-menggunakan modul SFP dalam port SFP+-biasanya berfungsi dengan baik. Pelabuhan hanya berjalan pada kelajuan yang lebih perlahan.
QSFP dan QSFP+ adalah modul yang lebih besar secara fizikal dengan empat saluran dan bukannya satu. Anda melihat pada 40 Gbps (atau 100 Gbps dengan QSFP28). Ini mendominasi sambungan tulang belakang di pusat data di mana permintaan lebar jalur adalah kejam. Satu modul QSFP+ boleh menggantikan empat sambungan SFP+, yang menjimatkan ketumpatan port dan memudahkan pengurusan kabel.
Perlu disebut: Q bermaksud "quad." Empat saluran. Empat lorong data. Orang pemasaran kadang-kadang lupa untuk menerangkannya.
Alternatif Tembaga
Tidak semuanya berjalan pada serat
Kadangkala anda memerlukan modul SFP dengan port RJ-45 pada hujung-kuprum, sama seperti Ethernet biasa. Ini membolehkan anda memasukkan Cat5e atau Cat6 ke dalam slot SFP, merapatkan jurang antara suis berorientasikan gentian dan infrastruktur tembaga tradisional.
Had jarak adalah ketara: 100 meter maksimum. Apa-apa sahaja di luar itu dan anda menjalankan gentian sama ada anda suka atau tidak. Tetapi untuk sambungan pendek-menampal pelayan ke suis gentian tanpa menjalankan kabel baharu-SFP tembaga menjimatkan hari.
Mereka berjalan lebih panas daripada modul gentian. Penggunaan kuasa nyata lebih tinggi. Letakkan terlalu banyak dalam suis padat dan pengurusan haba menjadi pertimbangan.
Di Mana Ini Semua Berpecah
Penilaian suhu membuat orang naik. Modul SFP standard berfungsi antara 0 darjah dan 70 darjah . Modul gred-perindustrian menjangkau julat hingga -40 darjah hingga 85 darjah . Jika peralatan anda diletakkan di dalam kandang luar di Minnesota, modul biasa tidak akan bertahan pada bulan Januari.
Keserasian panjang gelombang menarik perhatian pendatang baru juga. Kedua-dua hujung pautan gentian perlu menghantar dan menerima pada panjang gelombang yang sepadan. Kebanyakan modul menggunakan 850nm untuk jangkauan pendek dan 1310nm atau 1550nm untuk jarak yang lebih jauh. Campurkan mereka dan tiada apa-apa yang berfungsi. Tiada mesej ralat, tiada sambungan separa-hanya senyap.
Dan penutup habuk. Orang ramai ketawa pada penutup habuk sehingga pencemaran membunuh transceiver yang mahal. Hujung gentian adalah mikroskopik berbanding dengan panjang gelombang cahaya yang boleh dilihat. Satu cap jari boleh merendahkan kualiti isyarat. Kekalkan penutup sehingga anda bersedia untuk menyambung. Kemudian simpannya di tempat yang anda boleh temui semula.
Modul BiDi Pandai
Sambungan SFP standard memerlukan dua helai gentian-satu untuk menghantar, satu untuk menerima. Modul Dwiarah (BiDi) menggunakan pemultipleksan pembahagian panjang gelombang untuk mengendalikan kedua-dua arah pada satu helai. TX pada 1310nm, RX pada 1490nm. Atau sebaliknya pada modul berpasangan di hujung yang lain.
Ini mengurangkan separuh keperluan gentian anda, yang kedengarannya luar biasa sehingga anda menyedari kos modul lebih tinggi dan kedua-dua hujung perlu dipadankan dengan tepat. Namun, untuk larian metropolitan yang panjang di mana parit saluran gentian baharu menelan kos yang tinggi bagi setiap meter, matematik selalunya berkesan.
DOM: Ciri Diagnostik Tiada Siapa Guna (Sehingga Sesuatu Memecah)
Pemantauan Optik Digital memberikan anda-keterlihatan masa sebenar kepada kesihatan transceiver. Suhu, voltan, arus pincang laser, menghantar kuasa, menerima kuasa-semuanya terdedah melalui antara muka pengurusan suis anda.
Kebanyakan admin tidak pernah melihatnya. Kemudian masalah sambungan terputus-putus muncul, dan tiba-tiba data DOM menjadi kritikal. Transceiver yang berjalan di tepi ambang sensitiviti penerimaan mungkin berfungsi dengan baik pada kebanyakan hari tetapi gagal apabila suhu meningkat. DOM menangkapnya sebelum pengguna mula mengadu.
Pasukan operasi pintar menetapkan ambang dan makluman. Kami yang lain belajar tentang DOM selepas menghabiskan tiga jam menyelesaikan masalah pautan yang ternyata menjadi laser yang hampir mati.
Nasihat Praktikal Yang Tidak Sesuai Di Tempat Lain
Labelkan kabel anda. Kedua-dua hujung. Dengan nombor port dan jenis transceiver. Masa depan anda akan bersyukur. Semasa anda fikir anda akan ingat. Anda tidak akan.
Simpan modul ganti di tangan. Bukan hanya satu ganti-berbilang, dalam varian yang sebenarnya anda gunakan. Panggilan 2 PG tentang pautan naik mati menjadi lebih lancar apabila anda boleh berjalan ke almari storan dan bukannya menunggu penghantaran-hari berikutnya.
Jangan murahkan kabel patch gentian. Kabel $2 dengan hujung muka tercalar akan membunuh belanjawan isyarat anda dan anda akan membuang masa berjam-jam menyalahkan transceiver. Bersihkan petua gentian anda sebelum setiap sambungan. Ya, setiap masa. Lap alkohol isopropil wujud atas sebab tertentu.
Uji sebelum digunakan. SFP yang ringkas-ke-gelung balik SFP dengan kabel-yang terkenal mengambil masa tiga puluh saat dan mengesahkan modul itu benar-benar berfungsi sebelum anda meletakkannya.
Gambar Yang Lebih Besar
Transceiver SFP tidak glamor. Tiada siapa yang membina kerjaya dengan memasang kotak logam kecil. Tetapi kesambungan-boleh dipercayai, konsisten, ketersambungan pantas-itulah yang menjadikan segala-galanya mungkin. Aplikasi, pangkalan data, persidangan video, sandaran, pemantauan, semuanya berjalan pada lapisan fizikal.
Silapkan lapisan fizikal dan tiada perkara di atasnya yang penting. Lakukan dengan betul dan tiada siapa yang perasan. Itulah matlamatnya, sebenarnya. Infrastruktur yang tidak kelihatan. Modul SFP membantu data bergerak dari sini ke sana, berjuta-juta kali sesaat, tanpa drama.
Yang, apabila anda memikirkannya, cukup luar biasa untuk sesuatu yang lebih kecil daripada ibu jari anda.
