Analisis Kegagalan Transceiver untuk Optik 100G: Mengasingkan Punca Punca pada QSFP28 dan CFP
Jul 07, 2026|
Modul 100G yang terus mengepak, atau yang telah menjadi gelap sepenuhnya, sebenarnya bukanlah masalah "optik rosak". Ia adalah masalah pengasingan, dan pengasingan ialah analisis kegagalan transceiver sebenarnya. Sebelum sesiapa memfailkan penyata, seseorang perlu menjawab soalan yang lebih sukar: adakah kesalahan sebenarnya dalam modul, atau adakah itu kord tampalan, port hos, perisian tegar platform, cara bahagian itu dikendalikan atau pemalsuan yang menyamar sebagai soalan yang layak? Halaman ini berfungsi untuk menghasilkan satu soalan yang gagal atau tidak ada yang lain. merendahkan martabat100G QSFP28atau modul CFP, tentukan antara RMA dan pemulihan, dan pastikan kesalahan yang sama daripada berjalan kembali ke kumpulan suku seterusnya.
Memulihkan pautan tidak sama dengan mengetahui sebab pautan itu rosak

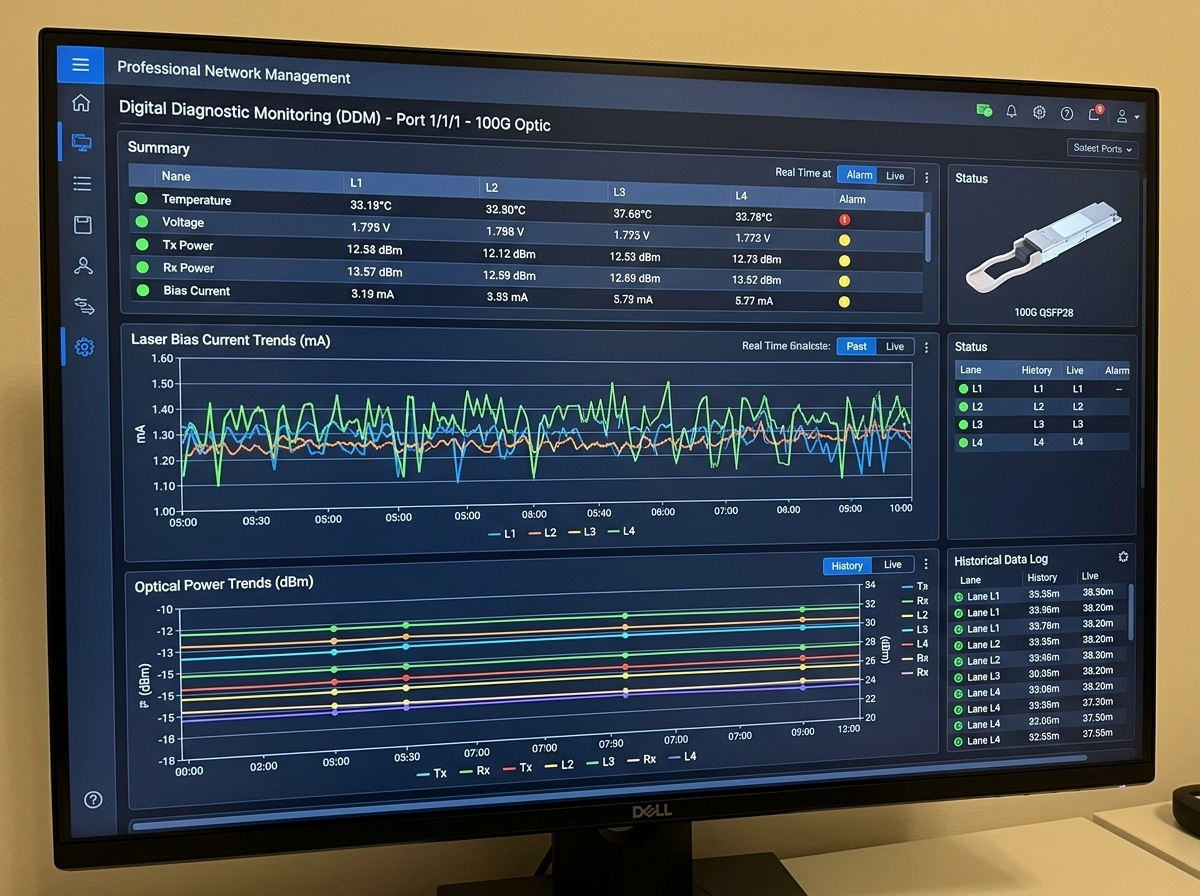

Pemantauan diagnostik digital ialah instrumen diagnostik termurah yang sudah anda miliki, dan kebanyakan kematian modul boleh dibaca di dalamnya beberapa hari sebelum pautan terputus. Empat saluran membawa isyarat.Menghantar kuasa optikjatuh lebih daripada kira-kira 3 dB di bawah tetingkap penarafannya ialah penanda-hidup klasik-untuk laluan penghantaran. Arus bias laser yang mendaki lebih daripada kira-kira 20% di atas garis dasar pentauliahan modul itu sendiri adalah laser bekerja lebih keras untuk memegang output yang sama. Rayapan monoton yang perlahan sebanyak 15–20% sepanjang 12–18 bulan ialah degradasi buku teks secara beransur-ansur, bukan bunyi bising. Suhu kes diletakkan melebihi 70 darjah dan voltan bekalan hanyut di luar rel 3.135–3.465 V melengkapkan set amaran DDM utama. Baca keempat-empat itu sebagai atrendbukannya sebagai nilai lulus/gagal serta-merta, dan kegagalan arus bias laser QSFP28 mengumumkan dirinya jauh lebih awal daripada gangguan. Logik trend itu betul-betul asas untuk membuat keputusanbila hendak bersara dan menaik taraf modul transceiversebelum mereka mengambil pautan dengan mereka.
Perkara yang tidak akan ditunjukkan oleh bacaan DDM kepada anda sendiri ialah modul yang terletak dengan selesa di dalam setiap ambang penggera dan masih mati. Kelas kegagalan itu mempunyai nama, ia memecahkan heuristik "semak DDM, ia hijau, modulnya baik" sepenuhnya, dan ia mendapat rawatannya sendiri antara perangkap di bawah.
Enam mod kegagalan, dan fizik di belakang setiap
| Mod kegagalan | Mekanisme fizikal | DDM/tandatangan medan utama | Apa yang sebenarnya menutup kes itu |
|---|---|---|---|
| Kehausan laser secara beransur-ansur-. | Kenaikan perlahan dalam arus ambang sepanjang hayat perkhidmatan | Kuasa TX merosot, berat sebelah meningkat 15–20% | Arah aliran bias/BER lwn. garis dasar pentauliahan |
| Kerosakan cermin optik bencana (COMD) | Kemusnahan facet secara tiba-tiba di bawah beban optik | TX tiba-tiba runtuh, tiada prekursor beransur-ansur | Pemeriksaan faset; bezakan daripada haus- |
| Kemerosotan fotodiod / ROSA | Kehilangan tanggungjawab pada laluan penerimaan | Kuasa RX normal tetapi meningkat Pra-FEC BER | Loopback mengasingkan TX lwn. RX |
| Penuaan terma | Haus dipercepatkan daripada haba yang berterusan | Suhu kes ~70 darjah +, pereputan kuasa lebih cepat | Tinjauan haba sangkar/slot |
| Pencemaran penyambung | Kehilangan kemasukan habuk/minyak | RX rendah, TX normal, kedua-duanya berakhir "sihat" | Skop-dan-bersih,-ukur semula |
| EEPROM palsu / perisian tegar | Medan vendor palsu, tingkah laku yang tidak dapat diramalkan | Ralat sekejap-sekejap, DDM dihalang | EEPROM/audit vendor, korelasi log hos |
Dua daripada ini secara rutin digabungkan. Haus secara beransur-ansur-dan COMD bukanlah kematian laser yang sama: haus-adalah ranjatan berat sebelah perlahan di atas, manakala COMD ialah pemusnahan facet serta-merta di bawah beban optik, dan pendekatan penyepaduan-faset yang lebih baharu sedang dijalankan secara khusus untuk mereka bentuknya (Semikonduktor Hari Ini). Dan pencemaran penyambung bukanlah mod kecil yang bersembunyi di bahagian bawah senarai. Kajian NTT-Teknologi Lanjutan mendapati pencemaran muka akhir telah menjejaskan 96% pemasang dan 80% pengendali rangkaian, itulah sebabnya ujian-pembuat peralatan meletakkan penyambung kotor sebagai nombor-satu punca gentian-kegagalan rangkaian (EXFO). Modul yang dikembalikan untuk "RX rendah" yang sebenarnya merupakan kerja pembersihan $5 ialah positif palsu yang paling mahal dalam disiplin ini. Kami telah menyaksikan 200-pelancaran pusat data modul mengubah telemetri pemantauan yang hilang kepada kira-kira $47,000 sebagai penggantian dan tiga hari masa henti, kegagalan keterlihatan berbanding silikon, yang didokumenkan dalam nota kami tentangciri transceiver rangkaian.
Pokok keputusan: modul, gentian, hos, konfigurasi - atau pengendalian
Peraturan tunggal yang paling penting dalam analisis punca modul optik 100G adalah prosedural, bukan teknikal:asingkan sebelum anda mengklasifikasikan.Nilai DDM atau baris syslog memberitahu anda simptom; ia tidak memberitahu anda domain mana yang memiliki kesalahan. Ujian swap, loopback, BERT, dan, di mana jarak dalam permainan,jejak OTDRialah instrumen yang menukar simptom kepada domain terpencil. Buktikan domain dahulu, kemudian capai mekanisme.
Pesanan itu adalah sebahagian besar daripada analisis kegagalan yang dilakukan pada QSFP28 sebenarnya. Terdapat domain kelima yang tidak pernah dinyatakan oleh panduan penyelesaian masalah, kerana tiada siapa yang gemar mengelognya: pengendalian. Serangan ESD daripada sisipan tidak berasas, sangkar yang-diputar atau lebih-dimasukkan, muka hujung yang tidak dibersihkan dikawinkan dengan tergesa-gesa, susunan kuasa yang salah-: ini menghasilkan "kegagalan modul" yang benar-benar kegagalan proses. Jelasnya adalah bersih: jika penggantian yang diketahui-yang baik akan gagal dengan cara yang sama di bawah slot yang sama. Menamakan ini dengan lantang bukanlah satu tuduhan; ia adalah perbezaan antara membetulkan aliran kerja dan menghantar semula modul yang sihat sebagai statistik RMA.
Aliran kerja bukan satu-saiz-sesuai-semua, dan berpura-pura ia menyebabkan pulangan yang buruk. Tiga senario penggunaan menarik pokok yang sama ke arah yang berbeza. Satu modul yang mengepak dalam pengeluaran ialah kes yang bersih: alihkan optik suspek ke-port yang baik dan-gentian yang diketahui, satu pembolehubah pada satu masa dan jika kerosakan mengikuti modul, anda mempunyai domain anda. Berbilang modul gagal serentak, sejurus selepas tetingkap perubahan, hampir tidak bermakna kumpulan yang buruk; kegagalan berkorelasi pada titik sempadan penyelenggaraan pada hos atau konfigurasi, corak bahagian perangkap kembali. Senario ketiga ialah jawapan yang jujur kepadamengapa transceiver 100G saya gagalapabila tiada yang jelas tersandung: degradasi sekejap-sekejap dengan DDM hijau. Tiada satu pun ujian swap berlaku di sini, kerana tiada masalah sukar untuk ditangkap. Anda sedang mengarah aliran BER dan berat sebelah selama beberapa jam berbanding garis dasar sehingga corak memisahkan modul marginal daripada gentian marginal. Ini ialah senario pertukaran medan pantas tidak dapat diselesaikan dengan sendirinya; tanpa garis dasar pentauliahan untuk arah aliran menentang, atau perobohan bangku untuk pendapat kedua, sikap tergesa-gesa di sini menghasilkan pulangan "tiada kesalahan ditemui" yang datang terus kepada anda.
Perangkap yang menjadikan RMA jurutera yang baik sebagai modul yang sihat
Ini ialah bahagian yang dilangkau oleh panduan penyelesaian masalah, dan di sinilah kebanyakan salah diagnosis hidup. Setiap perangkap di bawah telah meletakkan modul yang berfungsi dalam kotak pemulangan.
- Arus bias laser sifar ialah bacaan yang tidak jelas, bukan diagnosis.Apabila pemacu laser atau litarnya gagal, DDM boleh melaporkan arus pincang sebagai sifaratausebagai maksimum, dan sifar boleh bermakna petunjuk laser terbuka semudah pendek. Merawat "bias=0, oleh itu laser mati" sebagai diselesaikan adalah tepat-panggilan nilai tunggal yang gagal di bangku FA. Litar yang sama menyembunyikan kelebihan keselamatan: jika gelung maklum balas pemantauan-kuasa terputus, pemacu pincang boleh menolak laser ke arah maksimum, menyebabkan penutupan perlindungan dalam masa mikrosaat kerosakan (USPTO). "Modul-terbakar" dalam nota pemulangan anda mungkin merupakan perjalanan pelindung yang ditembak tepat seperti yang direka.
- Kegagalan kelabu adalah titik buta heuristik DDM.Modul boleh melepasi setiap ambang DDM yang dikonfigurasikan manakala pautan secara senyap-senyap merosot di bawah penggera. Pemantauan ambang dibina untuk menangkap lawatan, bukan hanyut arah aliran perlahan pada lapisan fizikal, jadi degradasi awal tergelincir melalui pintu laluan/gagal dan industri masih kekurangan triage aliran awal-yang baik untuk kelas ini pada lapisan optik (USPTO). Jika kisah kesihatan armada anda-adalah "semua optik hijau", kegagalan kelabu ialah populasi yang tidak dilihatnya.
- Pembayang terma menghasilkan kegagalan hantu yang mengikuti slot, bukan modul.Dalam reka bentuk sangkar perut-ke-perut, baris atas port biasanya berjalan 10–15 darjah lebih panas daripada baris bawah kerana pembayang haba. Jika port baris-atas yang diberikan terus memakan modul, pindahkan modul yang sama itu ke port-baris yang lebih rendah dan-ujian semula. Apabila kerosakan kekal pada slot, anda menghadapi masalah penyejukan memakai kostum kegagalan-modul.
- Perisian tegar-dicetuskan kesilapan-lumpuhkan penyamaran silikon mati.Selepas muat semula -tuis teras atau naik taraf perisian,pautan-pihak ketigaboleh menolak untuk berunding secara beramai-ramai, bukan kerana optik mati, tetapi kerana mesin keadaan hos menolaknya menghantar-perubahan. Modul tidak gagal; konfigurasi dilakukan. Ini ialah mekanisme di sebalik senario "berbilang kegagalan serentak selepas tetingkap perubahan" di atas, dan ia adalah punca konfigurasi, bukan perkakasan.
Mengapa analisis kegagalan CFP/CFP2 bukan hanya QSFP28 pada saiz yang lebih besar
Hampir setiap panduan di pasaran menganggap "analisis kegagalan transceiver" sebagai sinonim dengan QSFP28, dan peninggalan CFP tidak berbahaya, kerana analisis benar-benar berbeza. Pesawat pengurusan mencapah dahulu: Modul keluarga-CFP biasanya diuruskan melalui MDIO dan bukannya model CMIS yang mengawal faktor bentuk QSFP-DD/QSFP28 moden, jadi daftar diagnostik,-kelakuan mesin keadaan dan jabat tangan sisi hos-yang anda periksa tidak sama. Ekonomi berbeza seterusnya. Modul koheren CFP2 membawa kos unit yang jauh lebih tinggi daripada{10}}sisi QSFP28 klien, yang mengalihkan matematik-berbanding-RMA pemulihan dengan sukar ke arahmenganalisis sebelum anda memo.Dan peranan penempatan bercapah: CFP-optik kelas hidup dalam pautan jangkauan yang koheren dan lebih lama-di mana populasi kegagalan condong ke arah-laluan dan kesan terma optik daripada penyambung-dan-kesalahan konfigurasi yang menguasai fabrik-pendek. Analisis kegagalan modul CFP yang hanya menggunakan semula senarai semak QSFP28 akan salah membaca kedua-dua daftar dan risiko. Oleh kerana ekonomi unit tidak memaafkan, kes CFP yang samar-samar ialah kes yang menunjukkan arah aliran terhadap garis dasar sebenar, bukannya tekaan medan, membayar untuk dirinya sendiri dengan paling cepat.
Standard kebolehpercayaan yang menjadi sandaran RMA anda mungkin dari tahun 2004
Apabila pembekal mengatakan modul adalah "Telcordia layak", mereka biasanya menunjuk pada GR-468-CORE, spesifikasi-panjang untuk kebolehpercayaan dan ujian kelayakan komponen optoelektronik, dibina sekitar 25-jangkaan perkhidmatan. Fizik asas adalah nyata: di bawah keadaan perwakilan GR-468 (kira-kira 10 mW, 80 darjah ), laser DFB membawa masa-ke-gagal mengikut urutan 10⁶ jam dan kelayakan bergantung pada ujian hayat operasi suhu tinggi yang diterjemahkan kepada keadaan medan melaluihubungan Arrhenius. Nombor tersebut ialah perbendaharaan kata kebolehpercayaan yang ditulis dalam hujah RMA.
Melepasi GR-468 adalah perlu tetapi tidak lagi mencukupi. Spesifikasi telah diluluskan pada tahun 2004 dan tidak dikemas kini secara bermakna sejak itu, dan ia ditulis untuk dunia NRZ yang hermetik. Ia tidak dibina untuk menyaring mod kegagalan yang diperkenalkan oleh-pembungkusan tidak hermetik, fotonik silikon dan isyarat PAM4, jurang yang dinyatakan oleh kerja kebolehpercayaan 2025 industri secara eksplisit sebagai meninggalkan bahagian gred-pembawa di bawah-disaring (IPEC). Jika pelupusan RMA anda berada pada {1}lama{1}selama dua{1}1}semata-mata{1} setem semasa armada anda telah beralih ke optik silikon-fotonik PAM4, piawaian secara senyap-senyap gagal menangkap mod yang tepat yang paling mungkin dipamerkan oleh modul terbaharu anda. "Layak" ialah titik permulaan untuk analisis kegagalan, bukan penghujungnya.
RMA atau duduk semula: membuat panggilan dan menghalang panggilan seterusnya
Keputusan pada slot adalah binari: kembalikan modul atau pulihkannya. Pulihkan-dan-tempat semula adalah betul apabila bukti menunjukkan ke luar: pencemaran skop mengesahkan, terma-slot bayang-bayang ujian penempatan semula, kesilapan perisian tegar-lumpuhkan tetingkap perubahan menerangkan, kesalahan pengendalian berulang-di bawah-yang sama-Ujian transceiver yang betul ditunjukkan oleh analisis optik yang betul. melalui swap dan loopback, apabila kecenderungan berat sebelah dan BER melepasi garis dasar dengan cara penempatan semula tidak dapat dijelaskan, atau apabila audit EEPROM gagal. Perkara yang tidak betul ialah melupuskan pada satu bacaan sebelum pengasingan dilakukan, kerana pemulangan "tiada kesalahan ditemui" ialah kos yang anda bayar dua kali.
Di mana peraturan am ini dipecahkan ialah bahagian tengah yang samar-samar: arah aliran berat sebelah yang bercanggah dengan keputusan swap, atau audit EEPROM yang kembali tidak meyakinkan. Di situlah senarai semak generik memberikan anda jawapan yang salah yang yakin, dan tempat pembongkaran bangku atau keputusan keserasian memperoleh kosnya dan bukannya RMA yang salah-hantar. Itulah titik untuk membawa masuk-tahap kegagalan-sokongan analisis kejuruteraan untuk anda100G QSFP28 dan armada CFP.
Mencegah berulang ialah analisis kegagalan berhenti menjadi reaktif, dan di sinilah kita meletakkan wang kita sendiri. Pada-Barisan QA masuk kami, kami menjalankan pembakaran kilang-dengan pengesahan DDM 100% dan menyimpan setiap-log ujian kumpulan, jadi garis dasar pentauliahan modul wujud sebelum ia dihantar. Garis dasar itulah yang menjadikan panggilan gagal-hanyut atau kelabu-kemudian boleh dibuktikan dan bukannya diduga dan apa yang menjadikan perangkap penolakan-EEPROM dan perisian tegar-palsu daripada misteri kepada peristiwa yang diaudit. Pasangkan itu dengan nisbah penjimatan yang realistik dan DDMtrendpenggera dan bukannya ambang-hanya penggera dan kegagalan kelabu muncul sebelum ia melepaskan pautan dan bukannya selepasnya.
Soalan lazim
S: Apakah analisis kegagalan transceiver optik, dan bagaimana ia berbeza daripada penyelesaian masalah?
J: Penyelesaian masalah memulihkan pautan; analisis kegagalan menentukan punca dan menghalang berulang dengan mengasingkan kerosakan kepada modul, gentian, port hos, konfigurasi atau pengendalian sebelum RMA difailkan.
S: Nilai DDM manakah yang menunjukkan 100G QSFP28 gagal?
J: Kuasa TX menurun lebih daripada 3 dB di bawah spesifikasi, arus pincang laser meningkat lebih daripada kira-kira 20% melebihi garis dasar pentauliahan, suhu kes berkekalan melebihi 70 darjah dan Pra{3}}FEC BER yang meningkat ialah tanda amaran tamat utama-daripada-hidup.
S: Bagaimanakah analisis kegagalan CFP/CFP2 berbeza daripada QSFP28?
J: Modul keluarga-CFP menggunakan pengurusan berasaskan MDIO-dan bukannya CMIS, dijalankan dalam peranan-nilai koheren dan jarak jauh-yang lebih tinggi, serta membawa ekonomi RMA yang sangat berbeza, jadi kedua-dua daftar pengasingan dan keputusan gantian berbeza.
S: Modul saya menunjukkan arus pincang laser sifar - adakah itu mengesahkan ia sudah mati?
J: Tidak. Bacaan sifar boleh menunjukkan petunjuk laser terbuka atau pendek, dan gelung monitor-kuasa yang gagal boleh memacu penutupan perlindungan, jadi sahkan dengan ujian gelung balik dan swap sebelum mengembalikannya.
S: Adakah melepasi semua ambang DDM bermakna transceiver sihat?
J: Tidak. Kegagalan kelabu merendahkan pautan sambil kekal dalam ambang penggera, jadi arah aliran pincang semasa dan BER dari semasa ke semasa dan bukannya bergantung pada nilai lulus/gagal tunggal-titik.
Menutup gelung
Modul 100G yang gagal hanya samar-samar sehingga anda menjalankannya melalui urutan berulang: baca arah aliran DDM, namakan mod kegagalan mengikut fiziknya, asingkan domain (modul, gentian, hos, konfigurasi atau pengendalian) sebelum anda mengelaskan, semak perangkap orang dalam yang memalsukan kematian modul dan padankan kaedah dengan faktor bentuk, QSDoFP28 atau CFP. RMA-berbanding-panggilan pulih berhenti menjadi tekaan dan menjadi boleh dipertahankan. Apabila kes itu cukup tinggi-nilainya untuk menjamin penolakan rasmi atau keputusan keserasian, analisis kegagalan optik-kami dan pasukan sokongan RMA boleh mengambilnya daripada bukti kepada pelupusan.
