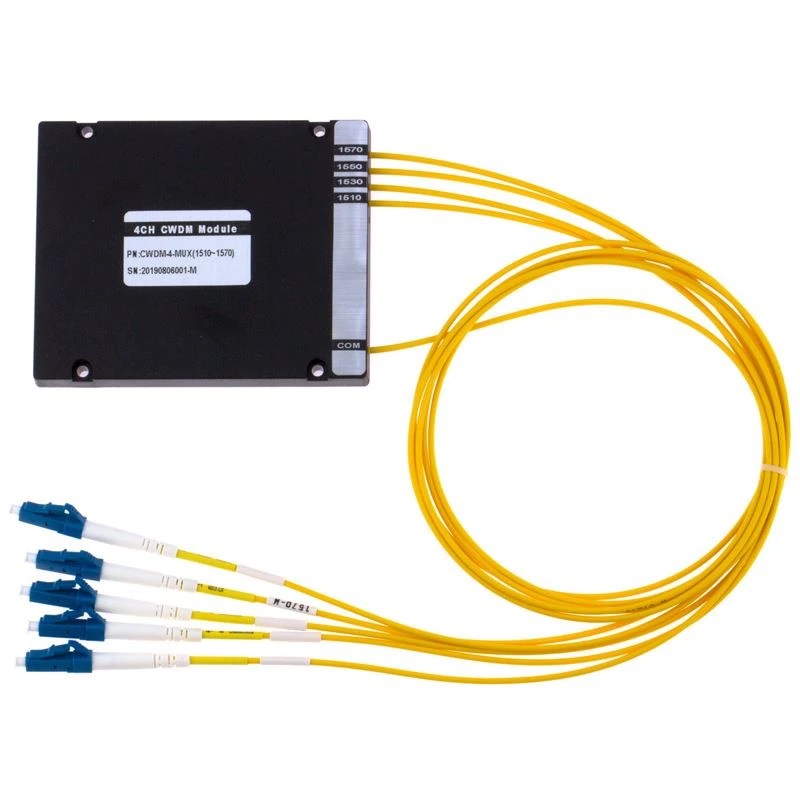

4CH CWDM Mux/Demux Modul ABS

Peranti FB-LINK Coarse Wavelength Division Multiplexer (CWDM) menunjukkan kehilangan rendah dan prestasi yang boleh dipercayai. Ia bukan sahaja dapat meningkatkan kecekapan, tetapi juga mengurangkan kos.

Hantar pertanyaan

pengenalan produk

Ciri-ciri CWDM

01/

Kos peralatan yang rendah.:CWDM menyokong lebih sedikit saluran daripada DWDM kerana ia padat dan kos efektif, menjadikannya penyelesaian ideal untuk komunikasi jarak dekat. Kelebihan terbesar sistem CWDM ialah kosnya yang rendah, dan kos peranti terutamanya ditunjukkan dalam penapis dan laser.
Jarak panjang gelombang lebar 20nm juga membawa kepada CWDM kelebihan spesifikasi teknikal rendah laser dan struktur dipermudahkan pemultipleks optik/demultiplexer. Struktur dipermudahkan, hasil bertambah baik, dan kos dikurangkan.

02/

Kos yang lebih efektif:CWDM (Pemultipleksan Bahagian Panjang Gelombang Kasar) secara amnya lebih menjimatkan kos daripada DWDM (Pemultipleksan Bahagian Panjang Gelombang Padat) dan sesuai untuk kapasiti yang lebih rendah dan jarak yang lebih pendek. Teknologi CWDM digunakan pada peranti yang lebih ringkas, menjadikannya pilihan kos efektif apabila ketumpatan saluran tinggi dan penghantaran jarak jauh bukanlah keperluan asas rangkaian. Ciri terbesar sistem CWDM ialah kosnya yang rendah. Selain itu, ia juga mempunyai ciri kehilangan kuasa yang rendah dan saiz yang kecil.

03/

Laser tidak disejukkan:Laser termodulat CWDM menggunakan laser tidak disejukkan dan ditala secara elektronik; manakala DWDM menggunakan laser yang disejukkan dan ditala mengikut suhu. Memandangkan taburan suhu sangat tidak sekata pada julat panjang gelombang optik yang luas, penalaan suhu adalah sukar dan mahal untuk dilaksanakan. CWDM mengelakkan kesukaran ini, dengan itu mengurangkan kos dengan ketara. Pada masa ini, kos sistem CWDM secara amnya hanya 30% daripada kos DWDM. Di samping itu, penggunaan kuasa dan saiz fizikal sistem CWDM jauh lebih kecil daripada sistem DWDM.

04/

Kelebihan memohon rangkaian kawasan metropolitan:Dari segi membina BMAN, dengan menggabungkan sistem penghantaran CWDM dengan suis penghalaan berprestasi tinggi, peralatan penghantaran optik boleh dipandu terus dari port suis penghalaan. Pada masa yang sama, suis penghalaan boleh menambah dan menggugurkan setiap panjang gelombang dan aliran data. Oleh itu, konfigurasi ini dengan mudah boleh membentuk rangkaian kawasan metropolitan IP jalur lebar.

Modul CWDM

Penerangan Produk

Peranti ini menunjukkan jalur laluan yang luas dan pengasingan yang tinggi, menjadikannya ideal untuk operasi dengan laser yang tidak mahal dan tidak disejukkan. Ia adalah produk kos rendah untuk pasaran CATV dan metro/akses. Mudah disesuaikan, FB-LINK CWDM boleh dikonfigurasikan daripada senarai standard pembungkusan dan pilihan penyambung.

ciri-ciri

lKehilangan sisipan yang rendah

lPengasingan saluran tinggi

lKerugian bergantung polarisasi rendah

lKebolehpercayaan dan kestabilan yang luar biasa

Aplikasi

lAkses rangkaian

lMetro WDM Systems

lRangkaian perusahaan

Spesifikasi

Parameter		4 Saluran		8 Saluran			16 Saluran
		Mux	Demux	Mux	Demux		Mux	Demux
Panjang Gelombang Saluran (nm)		1270~1610
Ketepatan panjang gelombang tengah (nm)		±0.5
Jarak Saluran (nm)		20
Channel Passband (@-0.5dB bandwidth (nm)		>13
Kehilangan Sisipan (dB)		Kurang daripada atau sama dengan 1.6		Kurang daripada atau sama dengan 2.5			Kurang daripada atau sama dengan 4.5
Keseragaman Saluran (dB)		Kurang daripada atau sama dengan 0.6		Kurang daripada atau sama dengan 1.0			Kurang daripada atau sama dengan 1.5
Riak Saluran (dB)		0.3
Pengasingan (dB)	Bersebelahan	N/A	>30	N/A		>30	N/A	>30
	Tidak bersebelahan	N/A	>40	N/A		>40	N/A	>40
Kepekaan Suhu Kehilangan Inersi (dB/darjah )		<0.005
Peralihan Suhu Panjang Gelombang (nm/darjah )		<0.002
Kerugian Bergantung Polarisasi (dB)		<0.1
Penyerakan Mod Polarisasi		<0.1
Directivity (dB)		>50
Kerugian Pulangan (dB)		>45
Pengendalian Kuasa Maksimum (mW)		300
Suhu Pengoperasian (darjah)		-5~+75
Suhu Penyimpanan ( darjah )		-40~85
Dimensi pakej (mm)		L100 x W80 x H10(2CH-8CH)
		L142 x W102 x H14.5(9CH-18CH)
