Modul CWDM 100G QSFP
100G 10km QSFP28 LR1 Lambda 1270 - 1330nm Transceiver, Duplex LC, Mod Tunggal Modul 100g QSFP CWDM adalah modul transceiver yang direka untuk aplikasi komunikasi optik 10km. Reka bentuk ini mematuhi 100gbase-LR1 dari klausa IEEE 802.3-2012 88 standard IEEE 802.3bm cau-4 cip ke modul ...
- pengenalan produk
100g 10km QSFP28 LR1 Lambda 1270-1330nm Transceiver, Duplex LC, Mod Tunggal
Modul CWDM 100G QSFP adalah modul transceiver yang direka untuk aplikasi komunikasi optik 10km. Reka bentuk ini mematuhi 100gbase - LR1 dari IEEE 802.3 - 2012 klausa 88 standard IEEE 802.3bm CAUI-4 cip ke modul Standard Elektrik ITU-T G.959.1-2012-02 Standard. Modul menukarkan 4 saluran input (CH) data elektrik 25Gbps ke saluran isyarat optik 1 lorong untuk transmisi optik 100GB/s (PAM4). Berbalik, pada sisi penerima, modul input 100GB/s (PAM4) optik ke dalam isyarat 1 lorong, dan menukarnya kepada 4 data lanes output data elektrik.
Modul CWDM 100G QSFP mengandungi penyambung LC dupleks untuk antara muka optik dan penyambung pin 38 - untuk antara muka elektrik. Menyokong panjang gelombang CWDM: 1270nm, 1290nm, 1310nm, 1330nm. Untuk meminimumkan penyebaran cahaya dalam sistem jarak jauh -, modul ini mesti digunakan dengan serat tunggal mod (SMF).
Ciri -ciri:
- QSFP28 MSA mematuhi
- 100G Lambda MSA 100g - lr 1 1270 NM 1290nm 1310nm 1330nm mematuhi spesifikasi
- Menyokong 53.125gbaud
- Penyambung LC Duplex
- Interface Elektrik 4x25g (OIF CEI - 28G- VSR)
- Penggunaan kuasa maksimum 4.5w
- Sehingga 10km Transmisi pada Serat Mod Tunggal (SMF) dengan FEC
- Single +3.3 v operasi bekalan kuasa
- Julat suhu 0 darjah hingga 70 darjah
- Mematuhi ROHS

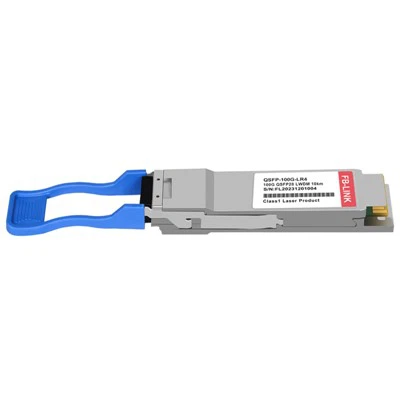

100g QSFP CWDM Foto Produk Modul
Parameter optik (atas=0 hingga 70 darjah, vcc=3.0 hingga 3.6 volt)
|
Parameter |
Simbol |
Min |
Typ |
Maks |
Unit |
Ref. |
|
Pemancar |
||||||
|
Tugasan panjang gelombang |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Side - nisbah penindasan mod |
SMSR |
30 |
- |
- |
db |
|
|
Kuasa pelancaran purata |
Pt |
-1.4 |
- |
4.5 |
dbm |
|
|
Amplitud modulasi optik luar (OMAOUTER) |
POMA |
0.7 |
4.7 |
dbm |
||
|
Lancarkan Kuasa dalam OMAOUTER Minus Pemancar dan Penutupan Mata Penyebaran (TDECQ) |
0.7 |
dbm |
Lebih besar daripada atau sama dengan 4.5db |
|||
|
Lancarkan Kuasa dalam OMAOUTER Minus Pemancar dan Penutupan Mata Penyebaran (TDECQ) |
0.6 |
dbm |
Er<4.5dB |
|||
|
Penutupan Mata Pemancar dan Penyebaran untuk PAM4 (TDECQ) |
TDECQ |
- |
- |
3.4 |
db |
|
|
Nisbah kepupusan |
Er |
3.5 |
||||
|
Toleransi kerugian pulangan optik |
- |
- |
20 |
db |
||
|
Purata Pelancaran Power Off Pemancar, |
Poff |
-30 |
dbm |
|||
|
Bunyi intensiti relatif |
Rin |
-136 |
DB/Hz |
1 |
||
|
Toleransi kerugian pulangan optik |
- |
- |
12 |
db |
||
|
Penerima |
||||||
|
Tugasan panjang gelombang |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Jumlah ambang kerosakan |
Thd |
5.5 |
dbm |
1 |
||
|
Kuasa purata pada input penerima, |
R |
-7.5 |
4.5 |
dbm |
||
|
Kuasa penerima (OMA), |
- |
- |
-6.1 |
dbm |
||
|
Kepekaan penerima |
Rxsens |
-6.5 |
dbm |
1 |
||
|
Kepekaan penerima yang ditekankan |
SRS |
-6 |
dbm |
|||
|
Ketepatan RSSI |
-2 |
2 |
db |
|||
|
Refleksi Penerima |
Rrx |
-26 |
db |
|||
|
Los de - menegaskan |
LosD |
-15 |
dbm |
|||
|
Los menegaskan |
LosA |
-25 |
dbm |
|||
|
Los Hysteresis |
LosH |
0.5 |
db |
|||
Rajah blok transceiver
