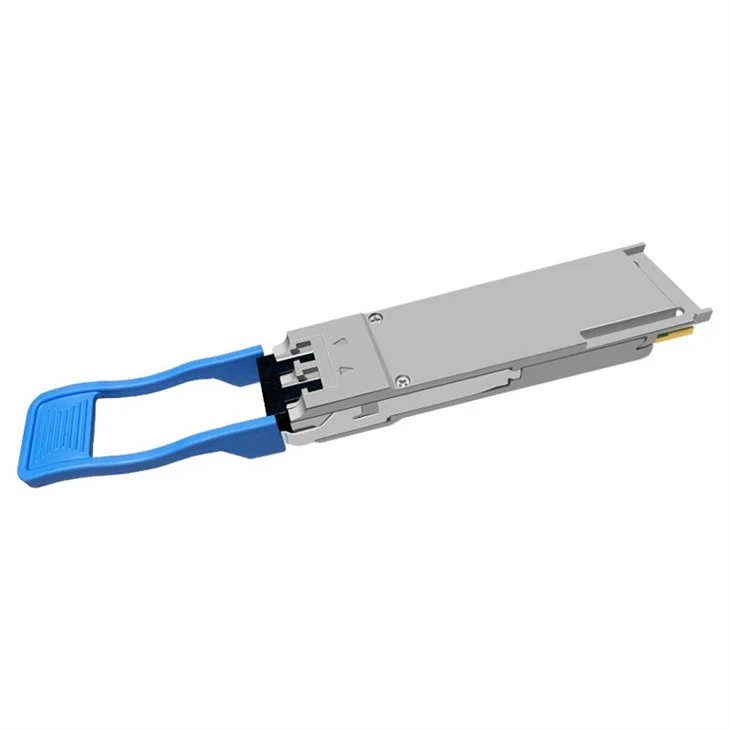

QSFP 100G LR4

Ciri-ciri

Penerangan Fungsian QSFP 100G LR4

Modul transceiver menerima 4 saluran data elektrik 25Gb/s, yang diproses oleh 4-IC Clock and Data Recovery (CDR) saluran yang membentuk semula dan mengurangkan jitter setiap isyarat elektrik. Selepas itu, setiap 4 IC pemacu laser DML menukar salah satu daripada 4 saluran isyarat elektrik kepada isyarat optik yang dihantar daripada salah satu daripada 4 laser DML yang disejukkan yang dibungkus dalam Sub-Asemblaj Optik Pemancar (TOSA). Setiap laser melancarkan isyarat optik dalam panjang gelombang tertentu yang dinyatakan dalam keperluan IEEE802.3ba 100GBASE-LR4. 4-Isyarat optik lorong ini akan dimultiplekskan secara optik menjadi satu gentian oleh WDM MUX optik 4-ke-1 optik. Kuasa keluaran optik setiap saluran dikekalkan malar
dengan litar kawalan kuasa automatik (APC). Output pemancar boleh dimatikan oleh TX_Isyarat perkakasan DIS dan/atau 2-antara muka bersiri wayar.

Penerima menerima 4-isyarat optik LAN WDM lorong. Isyarat optik dinyahmultipleks oleh 1- kepada-4 DEMUX optikal dan setiap satu daripada 4 saluran isyarat optik yang terhasil dimasukkan ke dalam salah satu daripada 4 penerima yang dibungkus ke dalam Sub-Assembly Optik Penerima (ROSA). Setiap penerima menukar isyarat optik kepada isyarat elektrik. Isyarat elektrik yang dijana semula dipinjamkan dan dinyahkegelisahan serta dikuatkan oleh bahagian RX pada 4-saluran CDR. 4-Isyarat elektrik keluaran lorong terpendek adalah mematuhi keperluan antara muka IEEE CAUI-4. Di samping itu, setiap isyarat optik yang diterima dipantau oleh bahagian DOM. Nilai yang dipantau dilaporkan melalui 2-antara muka bersiri wayar. Jika satu atau beberapa isyarat optik yang diterima lebih lemah daripada paras ambang, penggera perkakasan RX_LOS akan dicetuskan.

Satu +3.Bekalan kuasa 3V diperlukan untuk menghidupkan produk ini. Kedua-dua pin bekalan kuasa VccTx dan VccRx disambungkan secara dalaman dan harus digunakan serentak. Mengikut spesifikasi MSA, modul ini menawarkan 7 pin kawalan perkakasan berkelajuan rendah (termasuk 2-antara muka bersiri wayar): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL dan IntL.

Pilih Modul (ModSelL) ialah pin input. Apabila ditahan rendah oleh hos, produk ini bertindak balas kepada 2-arahan komunikasi bersiri wayar. ModSelL membenarkan penggunaan produk ini pada satu 2-bas antara muka wayar – talian ModSelL individu mesti digunakan.

Jam Bersiri (SCL) dan Data Bersiri (SDA) diperlukan untuk 2-antara muka komunikasi bas bersiri wayar dan membolehkan hos mengakses peta memori QSFP28.

Pin ResetL membolehkan tetapan semula lengkap, mengembalikan tetapan kepada keadaan lalainya, apabila tahap rendah pada pin ResetL ditahan lebih lama daripada panjang nadi minimum. Semasa pelaksanaan tetapan semula, hos hendaklah mengabaikan semua bit status sehingga ia menunjukkan selesainya gangguan tetapan semula. Produk menunjukkan ini dengan menyiarkan isyarat IntL (Interrupt) dengan Data_Tidak_Bit Sedia dinafikan dalam peta memori. Ambil perhatian bahawa apabila dihidupkan (termasuk pemasukan panas) modul harus menyiarkan penyiapan gangguan set semula ini tanpa memerlukan set semula.

Pin Mod Kuasa Rendah (LPMode) digunakan sebagai TX disable. Jika pin LPMode berada dalam keadaan tinggi, modulor akan menala Laser.

Modul Hadir (Mod PrsL) ialah isyarat setempat kepada papan hos yang, jika tiada produk, biasanya ditarik ke atas ke Vcc hos. Apabila produk dimasukkan ke dalam penyambung, ia melengkapkan laluan ke tanah melalui perintang pada papan hos dan menegaskan isyarat. ModPrsL kemudian menunjukkan kehadirannya dengan menetapkan ModPrsL kepada keadaan "Rendah".

Pin Interrupt (IntL) digunakan sebagai RX-LOS. Apabila "Rendah", ia menunjukkan penegasan RX-LOS. Penggera lain menegaskan tidak pergi walaupun pin IntL.

Gambarajah Blok Pemancar QSFP 100G LR4

Ciri Optik 100G LR4

Jenis Transceiver QSFP 100G
