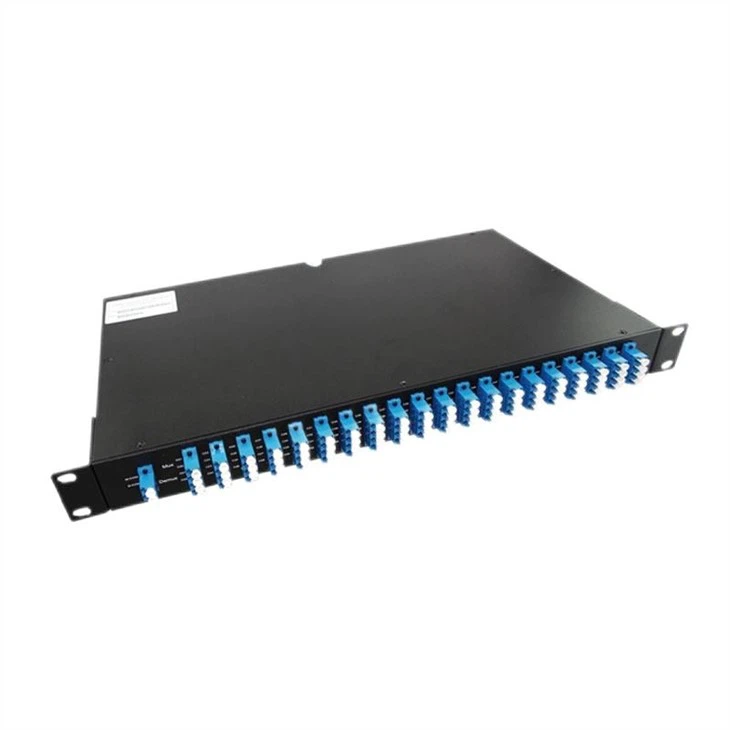

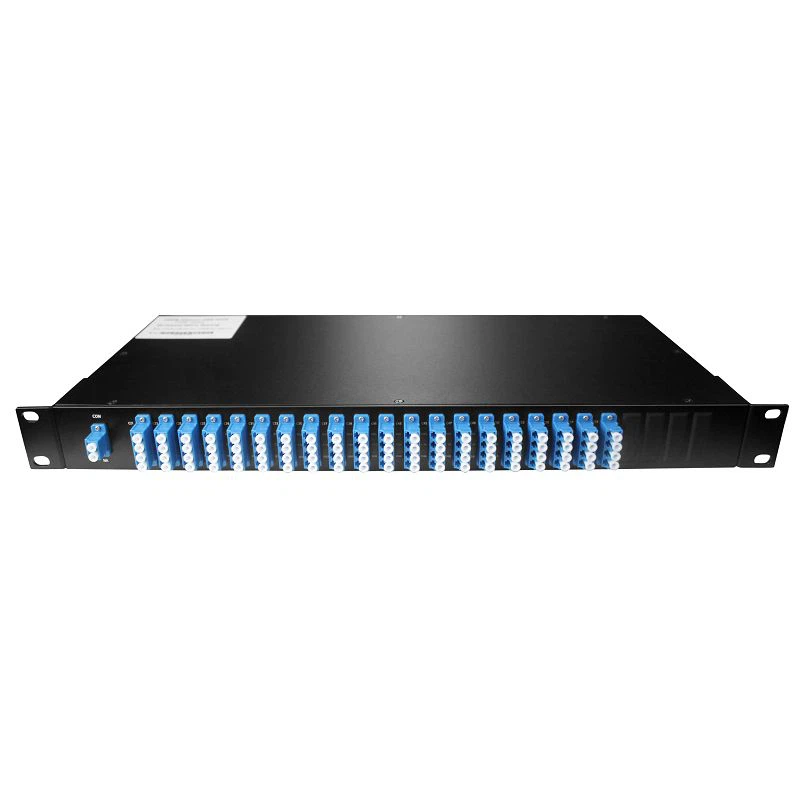

96 Saluran DWDM Mux/Demux – C15-C62 & H15-H62, 50GHz AAWG, Pasif
Modul optik pasif-ketumpatan tinggi, rendah{1}}yang mengagregatkan sehingga 96 saluran DWDM pada pasangan gentian tunggal merentas jalur C-penuh, dengan jarak 50 GHz yang mematuhi ITU-T dan kestabilan haba (AAWG) — tiada kuasa, tiada perisian, tiada kawalan suhu.
·Sehingga 96 saluran pada satu pasangan gentian — memaksimumkan gentian sedia ada, tiada parit baharu
·Kehilangan sisipan rendah: 6.0 dB biasa, 7.0 dB maks
·Pasif, protokol-telus — sebarang kadar, sebarang perkhidmatan (1G/10G/25G/100G)
· AAWG Athermal — memegang grid ITU dengan kuasa sifar dan tiada pemanas
- pengenalan produk
Konfigurasikan 96-Saluran DWDM Mux/Demux Anda
Setiap unit dihantar ke pelan pautan anda - pilih pilihan di bawah atau hantar senarai saluran anda dan kami mengembalikan BOM yang dikonfigurasikan. Semua varian adalah pasif (AAWG): tiada kuasa, perisian atau kawalan suhu diperlukan.
Bina pilihan
| Pilihan | Pilihan yang ada | Lalai |
|---|---|---|
| Kiraan saluran | 96CH (C15-C62 & H15-H62), atau subset (8 / 16 / 40 / 48 / 64CH) | 96CH jalur C-penuh |
| Jarak saluran | 50 GHz (0.4 nm) | 50 GHz |
| Konfigurasi gentian | Gentian-dwi (Mux+Demux) / Gentian-tunggal | Dwi{0}}gentian |
| Perumahan | 2U / 1U 19″ pelekap rak, palam{3}}kad dalam atau modul berkuncir ABS | Lekapan rak 2U |
| Penyambung | LC / SC / FC; UPC (digital) atau APC (RF/CATV) | LC/UPC |
| Tambah-pada port | Port monitor (1% / 2% / 5% ketik), port 1310 nm, port pengembangan | tiada |
Istilah komersial
| Penggal | Nilai |
|---|---|
| OEM / ODM | Label-peribadi, peta saluran tersuai, kiraan port tersuai - disokong |
| Sampel | Sampel kejuruteraan tersedia atas permintaan |
Tahu senarai saluran anda?Hantarkannya dan kami akan mengembalikan BOM yang dikonfigurasikan berharga.
Minta Sebut Harga (24j)
Kiraan saluran yang lebih rendah:Peralatan 40CH DWDM · Peralatan DWDM 8CH· Perlukan penukaran panjang gelombang?100G DWDM Muxponder
Spesifikasi Optik
96CH 50GHz AAWG Mux/Demux, C-band. IL ditentukan dengan penyambung dan penyesuai.
| Parameter | Keadaan / nota | Min | Maks | Unit |
|---|---|---|---|---|
| Saluran | C15-C62 & H15-H62, jalur C penuh | 96 | Ch | |
| Jarak saluran | Grid 50 GHz (0.4 nm) | 50 | GHz | |
| kekerapan ITU | Pada grid ITU, C-band | 191.50 | 196.25 | THz |
| Panjang gelombang ITU | Pada grid ITU, C-band | 1527.61 | 1565.50 | nm |
| Jalur laluan rujukan | Berbanding dengan grid ITU | ±0.05 | nm | |
| Ketepatan frekuensi pusat | Sisihan pusat 3 dB dari grid ITU, semua saluran | -0.04 | +0.04 | nm |
| Kehilangan sisipan | Maksimum merentasi jalur laluan ITU, semua saluran (taip 6.0) | – | 7.0 | dB |
| keseragaman IL | – | 1.5 | dB | |
| riak | Varians kehilangan maksimum merentas jalur laluan ITU | – | 0.7 | dB |
| lebar jalur 1 dB | Lebar penuh, polarisasi purata | 0.18 | – | nm |
| Jalur lebar 3 dB | Lebar penuh, polarisasi purata | 0.28 | – | nm |
| Jalur lebar 20 dB | Lebar penuh, polarisasi purata | 0.70 | – | nm |
| Pengasingan saluran bersebelahan | Puncak vs kedua-dua jalur laluan bersebelahan | 25 | – | dB |
| Pengasingan bukan-bersebelahan | Puncak berbanding semua-jalur laluan bukan bersebelahan | 30 | – | dB |
| Jumlah crosstalk | Kuasa saluran berbanding semua jalur laluan lain | 20 | – | dB |
| Kehilangan bergantung kepada polarisasi | Lebih jalur laluan ITU | – | 0.5 | dB |
| Pulangan kerugian | – | 40 | – | dB |
| PMD | Dalam jalur laluan rujukan, semua saluran | – | 1.0 | ps |
| Penyerakan kromatik | Dalam jalur laluan rujukan, semua saluran | -35 | 35 | ps/nm |
| Kuasa optik maksimum | Di pelabuhan biasa | – | 23 | dBm |
| Suhu operasi | Athermal, tiada kawalan aktif | -5 | +70 | ijazah |
Baris-suhu operasi, optik-dan fizikal: sahkan dengan lembaran data pengeluaran anda. Sisipan-baris kehilangan "Min" dengan sengaja kosong (hanya maks + biasa ditentukan).
Grid ITU – 96 Saluran (jalur-C)
Lihat jadual frekuensi & panjang gelombang 96 saluran penuh
| Saluran | Kekerapan (THz) | Panjang gelombang (nm) | Saluran | Kekerapan (THz) | Panjang gelombang (nm) |
|---|---|---|---|---|---|
| H62 | 196.25 | 1527.605 | C62 | 196.20 | 1527.994 |
| H61 | 196.15 | 1528.384 | C61 | 196.10 | 1528.773 |
| H60 | 196.05 | 1529.163 | C60 | 196.00 | 1529.553 |
| H59 | 195.95 | 1529.944 | C59 | 195.90 | 1530.334 |
| H58 | 195.85 | 1530.725 | C58 | 195.80 | 1531.116 |
| H57 | 195.75 | 1531.507 | C57 | 195.70 | 1531.898 |
| H56 | 195.65 | 1532.290 | C56 | 195.60 | 1532.681 |
| H55 | 195.55 | 1533.073 | C55 | 195.50 | 1533.465 |
| H54 | 195.45 | 1533.858 | C54 | 195.40 | 1534.250 |
| H53 | 195.35 | 1534.643 | C53 | 195.30 | 1535.036 |
| H52 | 195.25 | 1535.429 | C52 | 195.20 | 1535.822 |
| H51 | 195.15 | 1536.216 | C51 | 195.10 | 1536.609 |
| H50 | 195.05 | 1537.003 | C50 | 195.00 | 1537.397 |
| H49 | 194.95 | 1537.792 | C49 | 194.90 | 1538.186 |
| H48 | 194.85 | 1538.581 | C48 | 194.80 | 1538.976 |
| H47 | 194.75 | 1539.371 | C47 | 194.70 | 1539.766 |
| H46 | 194.65 | 1540.162 | C46 | 194.60 | 1540.557 |
| H45 | 194.55 | 1540.953 | C45 | 194.50 | 1541.349 |
| H44 | 194.45 | 1541.746 | C44 | 194.40 | 1542.142 |
| H43 | 194.35 | 1542.539 | C43 | 194.30 | 1542.936 |
| H42 | 194.25 | 1543.333 | C42 | 194.20 | 1543.730 |
| H41 | 194.15 | 1544.128 | C41 | 194.10 | 1544.526 |
| H40 | 194.05 | 1544.924 | C40 | 194.00 | 1545.322 |
| H39 | 193.95 | 1545.720 | C39 | 193.90 | 1546.119 |
| H38 | 193.85 | 1546.518 | C38 | 193.80 | 1546.917 |
| H37 | 193.75 | 1547.316 | C37 | 193.70 | 1547.715 |
| H36 | 193.65 | 1548.115 | C36 | 193.60 | 1548.515 |
| H35 | 193.55 | 1548.915 | C35 | 193.50 | 1549.315 |
| H34 | 193.45 | 1549.715 | C34 | 193.40 | 1550.116 |
| H33 | 193.35 | 1550.517 | C33 | 193.30 | 1550.918 |
| H32 | 193.25 | 1551.319 | C32 | 193.20 | 1551.721 |
| H31 | 193.15 | 1552.122 | C31 | 193.10 | 1552.524 |
| H30 | 193.05 | 1552.926 | C30 | 193.00 | 1553.329 |
| H29 | 192.95 | 1553.731 | C29 | 192.90 | 1554.134 |
| H28 | 192.85 | 1554.537 | C28 | 192.80 | 1554.940 |
| H27 | 192.75 | 1555.343 | C27 | 192.70 | 1555.747 |
| H26 | 192.65 | 1556.151 | C26 | 192.60 | 1556.555 |
| H25 | 192.55 | 1556.959 | C25 | 192.50 | 1557.363 |
| H24 | 192.45 | 1557.768 | C24 | 192.40 | 1558.173 |
| H23 | 192.35 | 1558.578 | C23 | 192.30 | 1558.983 |
| H22 | 192.25 | 1559.389 | C22 | 192.20 | 1559.794 |
| H21 | 192.15 | 1560.200 | C21 | 192.10 | 1560.606 |
| H20 | 192.05 | 1561.013 | C20 | 192.00 | 1561.419 |
| H19 | 191.95 | 1561.826 | C19 | 191.90 | 1562.233 |
| H18 | 191.85 | 1562.640 | C18 | 191.80 | 1563.047 |
| H17 | 191.75 | 1563.455 | C17 | 191.70 | 1563.863 |
| H16 | 191.65 | 1564.271 | C16 | 191.60 | 1564.679 |
| H15 | 191.55 | 1565.087 | C15 | 191.50 | 1565.496 |
Memilih 96CH – dan Apabila Kiraan Yang Lebih Kecil Adalah Panggilan yang Tepat
Panduan pemilihan & sempadan aplikasi
Pilih kiraan saluran mengikut panjang gelombang yang sebenarnya anda akan terangkan dalam 3–5 tahun, bukan kiraan hari ini. Mengaktifkan subset grid 96CH tidak memerlukan kos tambahan untuk dikembangkan kemudian; mengecilkan rangkaian yang melebihi unit 40CH bermakna-pengkabelan semula.
| keadaan awak | Konfigurasi yang disyorkan |
|---|---|
| DCI / metro core, >40 gelombang aktif atau pertumbuhan pantas | 96CH dwi-gentian, 50 GHz |
| Pengagregatan metro, 20–40 gelombang, ruang kepala dikehendaki | 96CH (cahayakan subset) atau 64CH |
| Akses cincin / kampus perusahaan, Kurang daripada atau sama dengan 16 gelombang, tetap | 8–16CH (kos lebih rendah, lebih sedikit port) |
| Gentian gelap tunggal tersedia (bukan sepasang) | 96CH satu-varian gentian |
| Perlu OSNR / pemantauan kuasa secara langsung | tambah port monitor (1% / 2% / 5% ketik) |
Di mana unit ini sesuai
Protokol-pengangkutan telus 1G/10G/25G/100G Ethernet, SDH/SONET, 4/8/16G Fiber Channel dan CATV melalui titik C-band --ke-titik atau deringan, biasanya sehingga ~80 km bergantung pada belanjawan kuasa anda.
Di mana ia TIDAK sesuai (baca sebelum memesan)
- Transceiver anda mestilah telah mengeluarkan ITU-grid C-jalur DWDM panjang gelombang. Optik kelabu (1310/1550 nm) memerlukan transponder/OEO dahulu - Mux pasif tidak boleh menukar panjang gelombang.
- Menjangkau melebihi bajet kerugian anda memerlukan EDFA; Mux menambah ~6–7 dB - pelan untuknya.
- Jika pelan transceiver anda ialah 100 GHz-sahaja, ketumpatan 96CH tidak diperlukan - unit 48CH/100 GHz lebih murah untuk liputan yang sama.
Tidak pasti kiraan mana yang sesuai dengan pautan anda? Hantar pelan saluran anda - kami akan menentukannya.
Berkaitan:Penguat Optik EDFA(belanjawan kuasa) ·ITU-grid DWDM Transceiver
Standard, Kebolehpercayaan & Ujian Kilang
Direka dan diuji mengikut piawaian di bawah.
| Kawasan | Standard | Apa yang terkandung di dalamnya |
|---|---|---|
| Grid frekuensi DWDM | ITU-T G.694.1 | Saluran 50 GHz berpusat merentasi jalur-C |
| Keperluan komponen pasif | Telcordia GR-1209-CORE | Keperluan generik untuk komponen optik pasif |
| Jaminan kebolehpercayaan | Telcordia GR-1221-CORE | Kelayakan / kebolehpercayaan komponen optik pasif |
| Sistem kualiti | ISO 9001 | Pengurusan kualiti pembuatan |
| Bahan | RoHS | Pematuhan-bahan terhad |
Ujian kilang setiap-unit (laporan ujian dihantar bersama unit)
- Kehilangan sisipan diukur pada setiap saluran (taip. 6.0 dB, maks 7.0 dB)
- Pengasingan saluran disahkan: Lebih besar daripada atau sama dengan 25 dB bersebelahan, Lebih besar daripada atau sama dengan 30 dB bukan-bersebelahan
- Kerugian pulangan Lebih daripada atau sama dengan 40 dB; PDL Kurang daripada atau sama dengan 0.5 dB
- Epoksi-laluan optik bebas pada garis isyarat untuk-kestabilan jangka panjang
Bimbang tentang hanyut panjang gelombang dalam almari atau kabinet jalan yang tidak berkuasa?
Reka bentuk AAWG athermal memegang grid ITU tanpa pemanas dan tiada suapan kuasa - mengalih keluar titik kegagalan paling biasa unit AWG terma. Setiap saluran IL-diuji sebelum dihantar.
Soalan Lazim
S: Adakah 96CH berbaloi berbanding 48CH DWDM?
J: Pilih 96CH berbanding 48CH apabila unjuran kiraan panjang gelombang melebihi ~40 atau pertumbuhan tidak menentu: grid 96CH membolehkan anda mengaktifkan subset sekarang dan menambah gelombang kemudian pada sifar semula-kos kabel, manakala unit 48CH/100 GHz lebih murah di hadapan tetapi menghadkan anda pada 48 C-gelombang jalur. Pesaing pemacu keputusan jarang menyatakan: (1)-keanjalan masa - stok 96CH dalam hari, peta tersuai menambah minggu; (2) muat port/perumah - 96CH memerlukan 2U, 48CH muat 1U; (3) binaan athermal yang tidak berkuasa bermakna kedua-dua kiraan tidak memerlukan pemanas atau suapan kuasa. Pilih 48CH hanya apabila peta jalan transceiver anda ditetapkan pada Kurang daripada atau sama dengan 48 gelombang pada pelan 100 GHz.
S: Apakah kesilapan penggunaan 96CH DWDM yang paling biasa?
J: Tiga mod kegagalan menyumbang kepada kebanyakan isu medan. Pertama, ketidakpadanan optik-kelabu: memberi makan Mux pasif dengan transceiver 1310/1550 nm dan bukannya ITU-optik DWDM grid tidak menghasilkan saluran yang boleh digunakan - penapis Mux, ia tidak menukar. Kedua, muka hujung LC-yang tercemar: satu penyambung kotor boleh menambah 1–3 dB dan memecahkan belanjawan kehilangan setiap-saluran; reka bentuk aterma stabil tetapi penyambungnya tidak{11}}membersihkan diri. Ketiga, mengabaikan kehilangan pemasukan Mux ~6–7 dB dalam belanjawan kuasa, yang secara senyap memendekkan jangkauan sehingga penerima jatuh di bawah sensitiviti. Tiada kesilapan komponen - mereka merancang jurang, semuanya ditangkap dengan mencirikan gentian dan menyemak belanjawan berbanding IL setiap-saluran pada laporan ujian kilang.
S: Bolehkah saya mencampurkan kadar data yang berbeza pada sistem DWDM yang sama?
A: Ya. Mux/Demux ialah penapis optik pasif, telus kepada format dan kadar, jadi perkhidmatan 1G, 10G, 25G dan 100G boleh berjalan pada panjang gelombang yang berbeza serentak dalam unit yang sama.
S: Apakah penyelenggaraan yang diperlukan?
J: Minimum - tiada komponen aktif atau bekalan kuasa. Pemeriksaan kuasa optik-berkala, pemeriksaan dan pembersihan penyambung serta-pemantauan gentian. Reka bentuk aterma pasif beroperasi secara rutin 20+ tahun; pencemaran penyambung, bukan penuaan komponen, adalah risiko utama.
S: Perbezaan antara DWDM dan CWDM?
J: DWDM menggunakan jarak 50 GHz (atau kurang) yang ketat untuk banyak saluran-C; CWDM menggunakan jarak 20 nm yang luas untuk saluran yang lebih sedikit dengan optik yang lebih murah. Gunakan DWDM untuk kapasiti gentian maksimum dan jangkauan lebih lama; CWDM untuk pautan yang lebih pendek dengan kiraan saluran sederhana.
Latar Belakang DWDM & Amalan Terbaik
Cara DWDM berketumpatan tinggi-berfungsi, amalan terbaik penggunaan, kalis-masa hadapan
DWDM menghantar berbilang panjang gelombang melalui pasangan gentian tunggal, mendarabkan kapasiti tanpa kabel baharu. Sistem saluran 96-menyebarkan saluran merentasi jalur C pada grid 50 GHz yang tepat; Teknologi AAWG memberikan pengasingan saluran tinggi dan kestabilan suhu yang wujud tanpa kawalan aktif.
Amalan terbaik penggunaan
Ciri gentian untuk penyerakan mod kromatik dan polarisasi-sebelum menyalakan saluran padat.
Pastikan bahagian hujung penyambung-bersih - pencemaran terus meningkatkan kehilangan sisipan.
Pantau setiap-kuasa panjang gelombang; merancang laluan yang pelbagai dan penukaran perlindungan untuk daya tahan.
Dokumen tugasan panjang gelombang dan tahap kuasa untuk memudahkan pengembangan masa hadapan.
Kalis-masa hadapan
Grid 96CH memberikan ruang utama: nyalakan sebahagian kecil sekarang dan tambah panjang gelombang apabila permintaan meningkat. Sebagai pasif, Mux menampung optik yang koheren dan kadar setiap-panjang gelombang yang lebih tinggi tanpa penggantian.
