Penukar Media 10G/25G



Penukar media 10G/25G ialah peranti yang boleh merealisasikan penukaran dan penghantaran telus dua arah antara isyarat elektrik data Ethernet dan isyarat data gentian optik. Isyarat data Ethernet boleh dihantar pada jarak ratusan meter hingga ratusan kilometer melalui talian gentian optik, meluaskan liputan rangkaian Ethernet (transmisi kabel pasangan terpintal konvensional secara amnya tidak melebihi 100 meter). Komunikasi gentian optik mempunyai ciri-ciri jarak penghantaran yang panjang, kapasiti data komunikasi yang besar, keupayaan gangguan anti-elektromagnet yang kuat, dan kos penghantaran jarak sederhana dan jauh yang rendah. Ia sesuai untuk telekomunikasi, radio dan televisyen, rangkaian jalur lebar, pemantauan keselamatan, kawalan industri, sistem automasi, dsb., yang memerlukan kelajuan tinggi, aliran data tinggi, prestasi tinggi dan persekitaran rangkaian Ethernet kebolehpercayaan tinggi.




● Memenuhi keperluan sambungan berkelajuan tinggi dan penghantaran telus rangkaian optik metropolitan atau rangkaian capaian optik

● Menyokong fungsi 3R: penguatan penyamaan isyarat optik, pengekstrakan jam dan penjanaan semula pengecaman optik

● Menyokong penghantaran SAN, LAN, WAN, titik ke titik

● Kadar port optik: menyokong kadar 1G~50G

● Penghantaran telus dan kependaman sangat rendah menyokong panjang gelombang DWDM/CWDM yang ditentukan oleh ITUT, digabungkan dengan penguatan optik EDFA dan pengurusan penyebaran untuk memanjangkan jarak penghantaran

● Menyokong fungsi pengurusan rangkaian: WEB Smartoptics

● Mudah dipasang





Parameter	unit	peralatan	1U
Peranti, slot		SFP *2	1 4 slot
saiz	Mm		482.6×300×44
Jenis bekalan kuasa		DC 5 V
Suhu operasi	ijazah	-5 ~ +65
Suhu penyimpanan	ijazah	-20 ~ +70
Kelembapan relatif		5 % ~ 95% tidak terkondensasi





4.1, Gambarajah skematik peranti tunggal

4.2 1Rajah bingkai U



5.1, Penerangan panel peranti

Panel Depan

1)Pautan 1, pautan 2 antara muka modul optik: digunakan untuk pautan modul optik

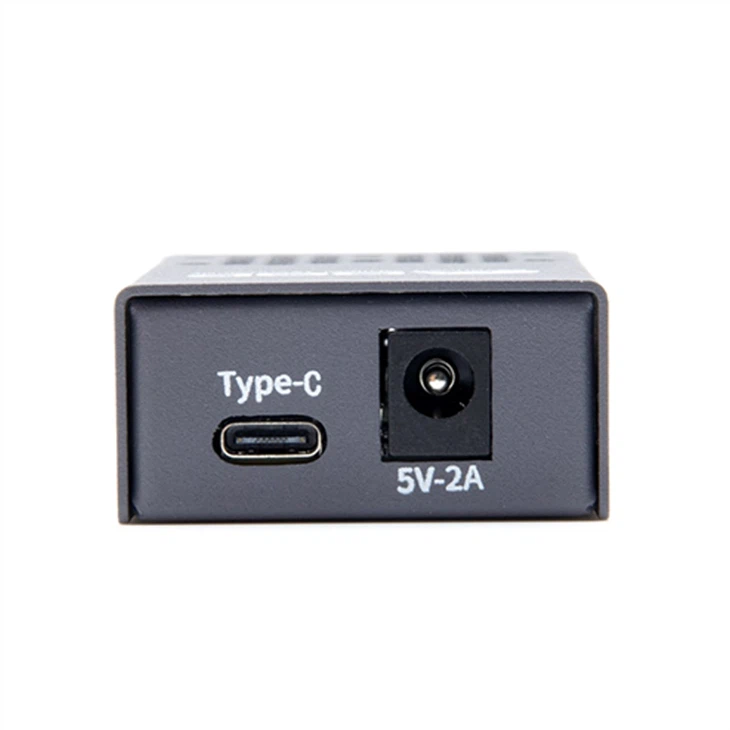

2) Antara muka Jenis-C: antara muka melihat status peranti

3) Antara muka DC: Antara muka kuasa DC 5.5 mm, voltan kerja 5V- 2 A



5.2 Arahan Operasi

5.2.1 ,Arahan Operasi Antaramuka Pengurusan Rangkaian

1 ) Gunakan kabel data USB - TypeC untuk menyambungkan port Type-C pada panel belakang.

2) Buka program exe yang ditentukan dan pilih port bersiri di sudut kiri bawah untuk menyambung (Nota: Jika anda menggunakan perisian buat kali pertama, anda perlu membenarkan dan mengaktifkan perisian)
